28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক

28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক

ব্র্যান্ড নাম: Casun
মডেল নম্বর: 28SHD4401-19GQ
MOQ: 1 পিসি
দাম: $27.23-$30.23
পেমেন্ট শর্তাবলী: D/A, T/T, L/C, D/P
সরবরাহ ক্ষমতা: 40000+Pcs+মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ROHS,ISO
মূল শব্দ:
গিয়ারড স্টেপার মোটর
ভোল্টেজ:
4.56V ডিসি
ধাপ কোণ (ডিগ্রী):
1.8 ডিগ্রী
অনুপাত:
14:1
কাস্টমাইজড:
মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে।
প্যাকেজিং বিবরণ:
শক্ত কাগজ: 36x29x14 সেমি
বিশেষভাবে তুলে ধরা:

28x28 মিমি NEMA 11 গিয়ারযুক্ত

,

২৮x২৮ মিমি গিয়ারযুক্ত স্টেপার মোটর

,

স্টেপার মোটর উচ্চ টর্ক 95mN.M

পণ্য বিবরণ

nema 11 গ্রহীয় গিয়ারবক্স সহ 28mm x28mm স্টেপার মোটর ছোট স্টেপার মোটর উচ্চ টর্ক

৪২ মিমি হাইব্রিড স্টেপার মোটর সিরিজ বিভিন্ন আকারে শক্তিশালী টর্ক সরবরাহ করে।

কম্পন কমাতে এবং উচ্চতর স্টেপ রেজোলিউশন অর্জনের জন্য একটি মাইক্রো স্টেপিং ড্রাইভারের সাথে ব্যবহার করুন।

বেসলাইন সংস্করণ নির্বাচন করুন অথবা আপনার নিজস্ব কাস্টমাইজড কনফিগারেশন অনুরোধ করুন।



বৈশিষ্ট্যঃ

  • বাইপোলার বা ইউনিপোলার সংস্করণ উপলব্ধ

  • হাইব্রিড স্টেপার নির্মাণ

  • একক বা ডাবল শ্যাফ্ট সংস্করণ পাওয়া যায়

  • সিই এবং RoHS অনুমোদিত

  • অনুরোধে কাস্টমাইজেশন

মাত্রা

28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক 0







মোটর স্পেসিফিকেশন



স্টেপ এঞ্জেল



1.8 °

ফ্রেমের আকার



২৮ মিমি

ধাপের সংখ্যা



২য় ধাপ

নামমাত্র বর্তমান



0.৬৭ এম্প

টর্চ ধরে রাখা



৯৫ মি.এন.এম

প্রতিরোধ



6.8 ওহম

ইন্ডাক্ট্যান্স



4.9mH

রোটার ইনার্টি



9g-cm2

মোটর ওজন



0.১৬ কেজি

গিয়ার হ্রাস অনুপাত





19.2:1

সংযোগ



বিপোলার



অপারেটিং স্পেসিফিকেশন



মোটর



পদক্ষেপের কোণঃ 1.8°

সর্বোচ্চ তাপমাত্রাঃ সর্বোচ্চ ৮০°সি

পরিবেষ্টিত তাপমাত্রাঃ -20 °C থেকে 50 °C

সঞ্চয় তাপমাত্রা -২০: °C থেকে ১০০°C

আর্দ্রতা পরিসীমা (%) : ৮৫% বা তার কম, নন-কন্ডেনসিং

ম্যাগনেটিক ওয়্যার আইসোলেশনঃ ক্লাস বি 130 ডিগ্রি সেলসিয়াস

আইসোলেশন প্রতিরোধঃ 500 ভিডিসি এ 100 এম ওহম

ডিলেক্ট্রিক শক্তিঃ ১ মিনিটের জন্য ৫০০ ভিডিসি



গিয়ার বক্স



হাউজিং উপাদানঃ ধাতু
আউটপুটের সময় লেয়ারিংঃবল লেয়ারিং
Max.Radial Load ((12mm from flange):≤80N
সর্বাধিক অক্ষীয় চাপঃ ≤30N
শ্যাফ্টের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি):≤0.06mm
শ্যাফ্টের অক্ষীয় খেলাঃ ≤0.3mm
লোড ছাড়াই প্রতিক্রিয়াঃ1.5°











টর্ক কার্ভ







উপমডেল

মোটর দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য রাইও কার্যকারিতা
৩৪ মিমি

৪০ মিমি

৪৮ মিমি

৬০ মিমি
27.২ মিমি 3.71 ৯০%
5.18
৩৫ মিমি 13.76 ৮০%
19.2
26.8
42.7 মিমি 51 ৭০%
71
99.5
139


ডাউনলোড করুন





যদি আমাদের স্ট্যান্ডার্ড মোটর আপনার চাহিদা পূরণ করতে পারে না,

আমরা আপনার প্রয়োজন অনুযায়ী মোটর কাস্টমাইজ করতে পারেন


কাস্টমাইজড সামগ্রীতে বিশেষ শ্যাফ্ট, ওয়ালিং পরামিতি, ইনস্টলেশন মাত্রা, বিশেষ প্রয়োজনীয়তার সাথে সীসা তারগুলি, সংযোগকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়।

বিকল্পঃ
এনকোডার। ব্রেক। গিয়ারবক্স। শ্যাফ্ট।

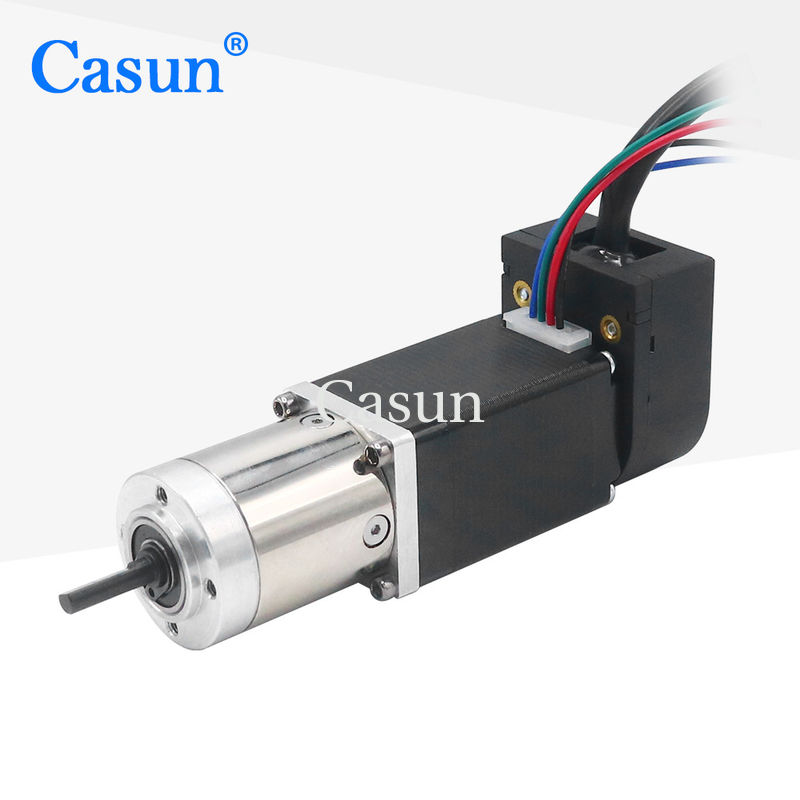

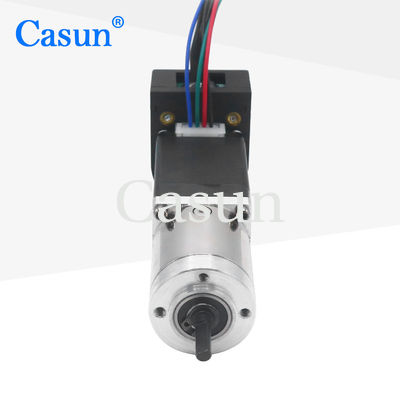

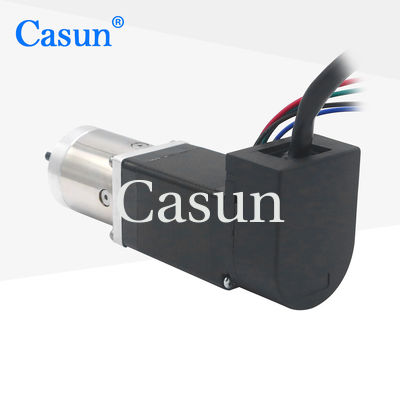

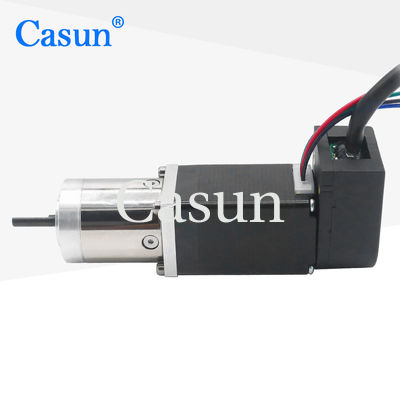

28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক 1 28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক 2 28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক 3 28x28 মিমি NEMA 11 গিয়ারযুক্ত স্টেপার মোটর উচ্চ টর্চ 95mN.M দ্বিপাক্ষিক 4
