0.4Amp NEMA 14 হাইব্রিড স্টেপার মোটর Tr5*1 P1 অটোমেশন মেশিনের জন্য মাইক্রো স্টেপ মোটর

NEMA 14 হাইব্রিড স্টেপার মোটর Tr5*1 (P1) স্টেপ মোটর অটোমেশন মেশিনের জন্য মাইক্রো স্টেপার মোটর

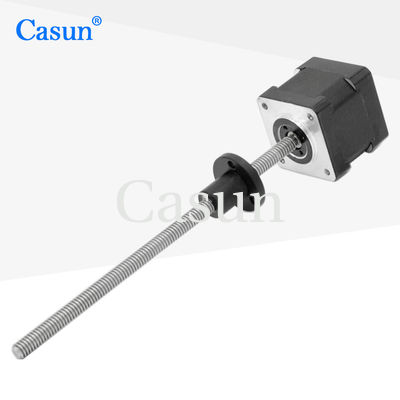

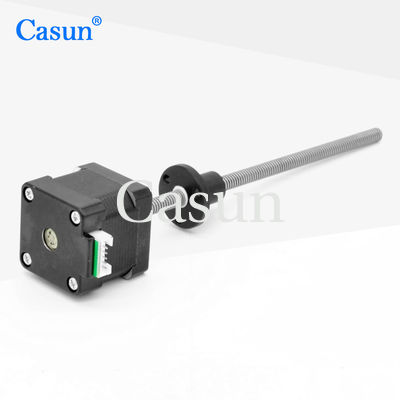

NEMA14 মেডিকেল সরঞ্জামের জন্য 0.2kg tr5*4 টর্ক ধারণকারী লিড স্ক্রু সহ ক্যাপটিভ স্টেপার মোটর

আপনি যে NEMA14 ক্যাপিটিভ স্টেপার মোটরটি উল্লেখ করেছেন তা একটি লিড স্ক্রু দিয়ে ডিজাইন করা হয়েছে এবং এর ধরে রাখার টর্ক 0.2 কেজি। লিড স্ক্রুটির একটি TR5 * 4 ((p1) স্পেসিফিকেশন রয়েছে। এখানে বিস্তারিত রয়েছেঃ


মোটর প্রকারঃ ২-ফেজ স্টেপার মোটর
ম্যানুয়াল টর্চঃ 0.2kg (কিলোগ্রাম)
লিড স্ক্রুঃ TR5*4 ((p1)

০.২ কেজি ধরে রাখার টর্ক মোটরটি ঘূর্ণন রোধ করতে বা লোডকে স্থির রাখতে সর্বাধিক টর্ক উত্পন্ন করতে পারে তা নির্দেশ করে। ধরে রাখার টর্ক সাধারণত এনএম (নিউটন-মিটার) বা কেজিতে পরিমাপ করা হয়।সেমি (কিলোগ্রাম সেন্টিমিটার).

লিড স্ক্রু স্পেসিফিকেশন TR5 * 4 ((পি 1) লিড স্ক্রু এর থ্রেড প্রকার, পিচ এবং অতিরিক্ত বৈশিষ্ট্যগুলিকে বোঝায়। TR5 একটি 5 মিমি প্রধান ব্যাসার্ধের সাথে একটি ট্র্যাপিজয়েডাল থ্রেড প্রোফাইল নির্দেশ করে।"*4" 4mm এর একটি পিচ নির্দেশ করে, যার মানে লিড স্ক্রু প্রতিটি সম্পূর্ণ ঘূর্ণন জন্য 4 মিমি অগ্রসর হয়। " ((পি 1) " ইঙ্গিত দেয় যে লিড স্ক্রু নির্দিষ্ট বৈশিষ্ট্য বা পরিবর্তন থাকতে পারে,যা নির্মাতার বা নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী পরিবর্তিত হতে পারে.


ক্যাপটিভ লিড স্ক্রু সহ এই ধরণের স্টেপার মোটর সাধারণত অটোমেশন মেশিনে ব্যবহৃত হয়, যেমন স্বয়ংক্রিয় সমাবেশ সিস্টেম, যথার্থ অবস্থান ব্যবস্থা,অথবা অন্যান্য অ্যাপ্লিকেশন যেখানে নিয়ন্ত্রিত রৈখিক গতি প্রয়োজন.

বৈশিষ্ট্যঃ

• বাইপোলার বা ইউনিপোলার সংস্করণ উপলব্ধ

• হাইব্রিড স্টেপার নির্মাণ

• একক বা ডাবল শ্যাফ্ট সংস্করণ পাওয়া যায়

• সিই এবং RoHS অনুমোদিত

• অনুরোধে কাস্টমাইজেশন

মোটর স্পেসিফিকেশন

অপারেটিং স্পেসিফিকেশন

পদক্ষেপের কোণঃ 1.8°

সর্বোচ্চ তাপমাত্রাঃ সর্বোচ্চ ৮০°সি

পরিবেষ্টিত তাপমাত্রাঃ -20 °C থেকে 50 °C

সঞ্চয় তাপমাত্রা -২০: °C থেকে ১০০°C

আর্দ্রতা পরিসীমা (%) : ৮৫% বা তার কম, নন-কন্ডেনসিং

ম্যাগনেটিক ওয়্যার আইসোলেশনঃ ক্লাস বি 130 ডিগ্রি সেলসিয়াস

আইসোলেশন প্রতিরোধঃ 500 ভিডিসি এ 100 এম ওহম

ডিলেক্ট্রিক শক্তিঃ ১ মিনিটের জন্য ৫০০ ভিডিসি

শ্যাফ্ট রেডিয়াল প্লেঃ0.02Max. (450g-লোড)

শ্যাফ্ট অক্ষীয় খেলাঃ0.08Max. (450g-লোড)

সর্বাধিক রেডিয়াল শক্তিঃ ২৮ এন (ফ্ল্যাঞ্জ থেকে ২০ মিমি)

সর্বাধিক অক্ষীয় শক্তি):10N

টর্ক কার্ভ

উপমডেল

ডাউনলোড করুন

যদি আমাদের স্ট্যান্ডার্ড মোটর আপনার চাহিদা পূরণ করতে পারে না,

আমরা আপনার প্রয়োজন অনুযায়ী মোটর কাস্টমাইজ করতে পারেন

কাস্টমাইজড সামগ্রীতে বিশেষ শ্যাফ্ট, ওয়ালিং পরামিতি, ইনস্টলেশন মাত্রা, বিশেষ প্রয়োজনীয়তার সাথে সীসা তারগুলি, সংযোগকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়।

বিকল্পঃ
এনকোডার। ব্রেক। গিয়ারবক্স। শ্যাফ্ট।

অনুগ্রহ করে "একটি উদ্ধৃতি পেতে" নিচের বোতামটি ব্যবহার করে আপনার প্রয়োজনীয়তা জানান।
