NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1

NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1

ব্র্যান্ড নাম: Casun
মডেল নম্বর: 57SHD4812-5PLH
MOQ: 1 পিসি
দাম: $26.46-$29.46
পেমেন্ট শর্তাবলী: D/A, T/T, L/C, D/P
সরবরাহ ক্ষমতা: 40000+Pcs+মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ROHS,ISO
মূল শব্দ:
গিয়ারড স্টেপার মোটর
টর্ক ফোর্স:
2.0Nm
ওজন:
1.3 কেজি
ধাপ কোণ (ডিগ্রী):
1.8 ডিগ্রী
অনুপাত:
5:1
কাস্টমাইজড:
মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে।
প্যাকেজিং বিবরণ:
শক্ত কাগজ: 36x29x14 সেমি
বিশেষভাবে তুলে ধরা:

প্ল্যানেটারি ডিসলেলেশন NEMA 23 স্টেপিং মোটর

,

76mm শরীর NEMA 23 স্টেপিং মোটর

পণ্য বিবরণ

গ্রহীয় হ্রাসকারীগুলি মোটরের অপারেটিং গোলমাল এবং কম্পন হ্রাস করতে পারে, এটি অপারেশন চলাকালীন মসৃণ এবং শান্ত করে তোলে।

প্যাকেজিং সরঞ্জামগুলিতে, এটি প্যাকেজিং প্রক্রিয়ার বিভিন্ন পর্যায়ে নিয়ন্ত্রণ করতে ব্যবহৃত হয়, যেমন ভরাট, সিলিং এবং প্যাকেজিং।



বৈশিষ্ট্যঃ

  • বাইপোলার বা ইউনিপোলার সংস্করণ উপলব্ধ

  • উচ্চ টর্ক এবং নির্ভুলতা প্রদান

  • একক বা ডাবল শ্যাফ্ট সংস্করণ পাওয়া যায়

  • সিই এবং RoHS অনুমোদিত

  • উন্নত প্রযুক্তি এবং ইলেকট্রনিক্স শিল্পের সরঞ্জামগুলির জন্য বহু আন্তর্জাতিক শংসাপত্র সরবরাহ

মাত্রা

NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1 0







মোটর স্পেসিফিকেশন



স্টেপ এঞ্জেল



1.8 °

ফ্রেমের আকার



৫৭ মিমি

ধাপের সংখ্যা



২য় ধাপ

নামমাত্র বর্তমান



2.8Amp

টর্চ ধরে রাখা



২০০০ এমএন.এম

প্রতিরোধ



1.2 0hm

ইন্ডাক্ট্যান্স



3.6 এমএইচ

রোটার ইনার্টি



৪৬০ গ্রাম-সেমি২

মোটর ওজন



1.৩ কেজি

গিয়ার হ্রাস অনুপাত





5:1

সংযোগ



বিপোলার



অপারেটিং স্পেসিফিকেশন



মোটর



পদক্ষেপের কোণঃ 1.8°

সর্বোচ্চ তাপমাত্রাঃ সর্বোচ্চ ৮০°সি

পরিবেষ্টিত তাপমাত্রাঃ -20 °C থেকে 50 °C

সঞ্চয় তাপমাত্রা -২০: °C থেকে ১০০°C

আর্দ্রতা পরিসীমা (%) : ৮৫% বা তার কম, নন-কন্ডেনসিং

ম্যাগনেটিক ওয়্যার আইসোলেশনঃ ক্লাস বি 130 ডিগ্রি সেলসিয়াস

আইসোলেশন প্রতিরোধঃ 500 ভিডিসি এ 100 এম ওহম

ডিলেক্ট্রিক শক্তিঃ ১ মিনিটের জন্য ৫০০ ভিডিসি



গিয়ার বক্স



হাউজিং উপাদানঃ ধাতু
আউটপুটের সময় লেয়ারিংঃবল লেয়ারিং
Max.Radial Load ((12mm from flange):≤80N
সর্বাধিক অক্ষীয় চাপঃ ≤30N
শ্যাফ্টের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি):≤0.06mm
শ্যাফ্টের অক্ষীয় খেলাঃ ≤0.3mm
লোড ছাড়াই প্রতিক্রিয়াঃ1.5°











টর্ক কার্ভ







উপমডেল

মোটর দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য রাইও কার্যকারিতা
৩৪ মিমি

৪০ মিমি

৪৮ মিমি

৬০ মিমি
27.২ মিমি 3.71 ৯০%
5.18
৩৫ মিমি 13.76 ৮০%
19.2
26.8
42.7 মিমি 51 ৭০%
71
99.5
139


ডাউনলোড করুন





যদি আমাদের স্ট্যান্ডার্ড মোটর আপনার চাহিদা পূরণ করতে পারে না,

আমরা আপনার প্রয়োজন অনুযায়ী মোটর কাস্টমাইজ করতে পারেন


কাস্টমাইজড সামগ্রীতে বিশেষ শ্যাফ্ট, ওয়ালিং পরামিতি, ইনস্টলেশন মাত্রা, বিশেষ প্রয়োজনীয়তার সাথে সীসা তারগুলি, সংযোগকারী ইত্যাদি অন্তর্ভুক্ত রয়েছে তবে সীমাবদ্ধ নয়।

বিকল্পঃ
এনকোডার। ব্রেক। গিয়ারবক্স। শ্যাফ্ট।

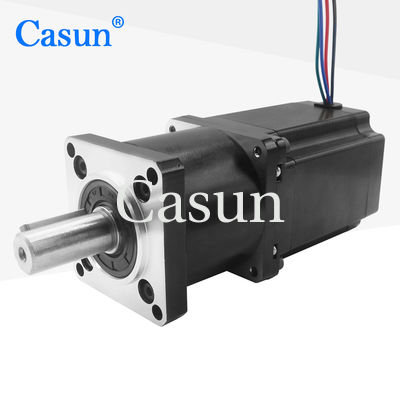

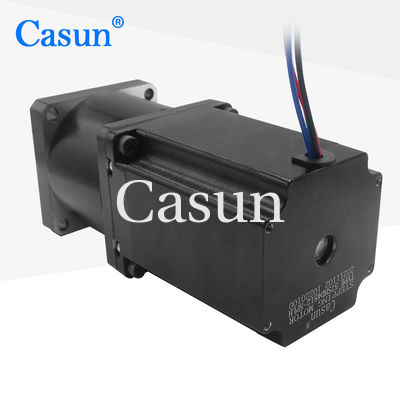

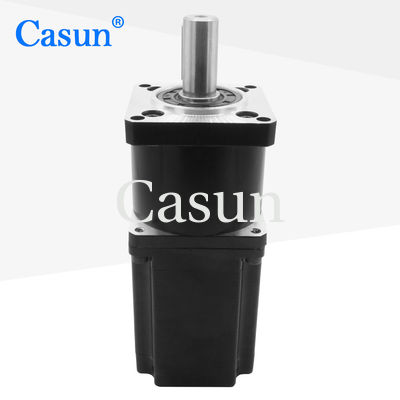

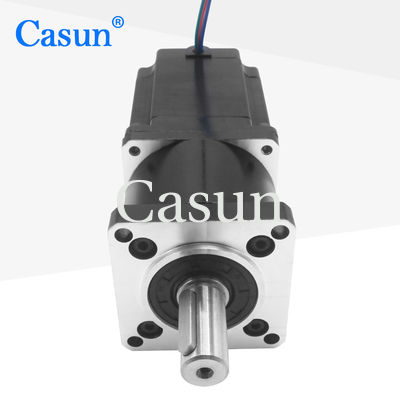

NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1 1 NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1 2 NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1 3 NEMA 23 প্ল্যানেটারি ডিসলেলেশন সহ স্টেপিং মোটর 76mm বডি রিডাকশন রেসিও 5:1 4





অনুগ্রহ করে "একটি উদ্ধৃতি পেতে" নিচের বোতামটি ব্যবহার করে আপনার প্রয়োজনীয়তা জানান।
