গিয়ারড স্টেপার মোটর
Created with Pixso.

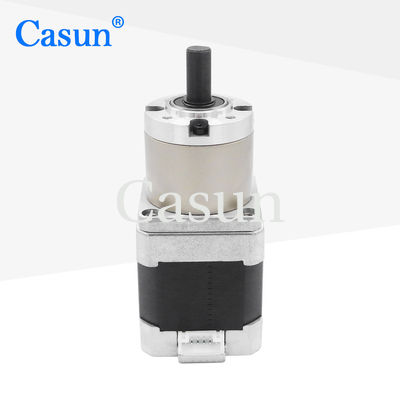

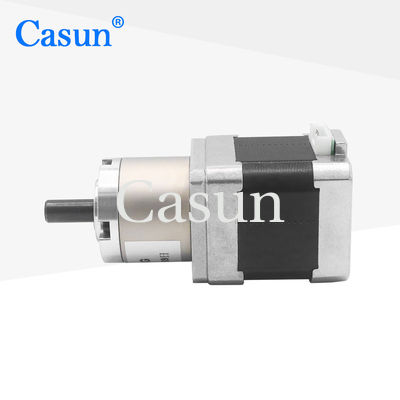

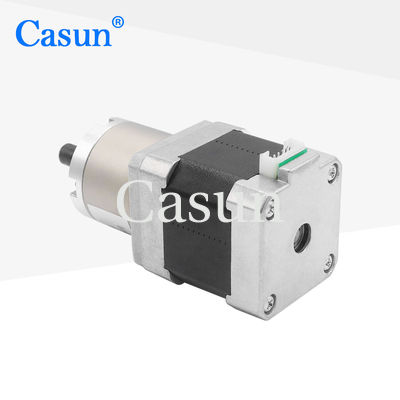

হাই টর্ক NEMA 17 ইকোনমি প্ল্যানেটারি 42*42*48mm স্টেপার মোটর গিয়ার অনুপাত 1:13

হাই টর্ক NEMA 17 ইকোনমি প্ল্যানেটারি 42*42*48mm স্টেপার মোটর গিয়ার অনুপাত 1:13

ব্র্যান্ড নাম: Casun
মডেল নম্বর: 42SHD0404-13G
MOQ: 1 পিসি
দাম: $16.49-$24.14
পেমেন্ট শর্তাবলী: D/A, T/T, L/C, D/P
সরবরাহ ক্ষমতা: 40000+Pcs+মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ROHS,ISO
আউট টর্ক:
3.2n.m
দৈর্ঘ্য:
48 মিমি
রেট করা বর্তমান:
1.5a
রেটেড ভোল্টেজ:
12V
গিয়ার হ্রাস অনুপাত:
1:13
কাস্টমাইজড:
মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে।
প্যাকেজিং বিবরণ:
শক্ত কাগজ: 36x29x14 সেমি
যোগানের ক্ষমতা:
40000+Pcs+মাস
বিশেষভাবে তুলে ধরা:

প্ল্যানেটারি স্টেপার মোটর

,

৪২*৪২*৪৮ মিমি প্ল্যানেটারি স্টিপার মোটর

,

উচ্চ টর্ক প্ল্যানেটারি স্টেপার মোটর

পণ্য বিবরণ
হাই টর্ক NEMA 17 ইকোনমি প্ল্যানেটারি 42×42×48mm স্টেপার মোটর গিয়ার রেশিও 1:13
রিডিউসার মোটরের স্টেপের সংখ্যা কমাতে পারে, যার ফলে প্রতিটি স্টেপের কৌণিক সরণ কমে যায় এবং পজিশনিং নির্ভুলতা উন্নত হয়। মেডিকেল সরঞ্জামে এর প্রয়োগের মধ্যে রয়েছে নির্ভুল সার্জিক্যাল টুলের পজিশনিং এবং রোগীর সাপোর্ট প্ল্যাটফর্মের সমন্বয়।
মূল বৈশিষ্ট্য
  • বাইপোলার বা ইউনিপোলার সংস্করণ উপলব্ধ
  • কাস্টমাইজযোগ্য পরিষেবা এবং চুক্তিভিত্তিক উৎপাদন
  • চীনে 12 বছরের কার্যক্রম, 800 টিরও বেশি গ্রাহককে পরিষেবা প্রদান করা হয়েছে
  • পেশাদার ড্রাইভট্রেন সমাধান বিশেষজ্ঞ
  • অনুরোধে কাস্টমাইজেশন
মাত্রা
NEMA 17 stepper motor dimensional diagram
মোটর স্পেসিফিকেশন
স্টেপ অ্যাঙ্গেল1.8°
ফ্রেম সাইজ42 মিমি
ফেজের সংখ্যা2 ফেজ
রেটেড কারেন্ট1.5 A
আউটপুট টর্ক (রেফ)3.2 N.m (10 RPM এ)
রেজিস্ট্যান্স1.65 Ω
ইনডাকট্যান্স2.8 mH
রোটর ইনার্শিয়া38 g·cm²
মোটর ওজন0.56 কেজি
গিয়ার রিডাকশন রেশিও1:13
সংযোগবাইপোলার
অপারেটিং স্পেসিফিকেশন
মোটর
স্টেপ অ্যাঙ্গেল1.8°
সর্বোচ্চ তাপমাত্রা80°C সর্বোচ্চ
পরিবেষ্টিত তাপমাত্রা-20°C থেকে 50°C
স্টোরেজ তাপমাত্রা-20°C থেকে 100°C
আর্দ্রতা পরিসীমা85% বা তার কম, নন-কন্ডেন্সিং
ম্যাগনেট ওয়্যার ইনসুলেশনক্লাস বি 130°C
ইনসুলেশন রেজিস্ট্যান্স100M Ω 500 VDC এ
ডাইইলেকট্রিক স্ট্রেংথ500 VDC 1 মিনিটের জন্য
গিয়ার বক্স
হাউজিং উপাদানধাতু
আউটপুটে বিয়ারিংবল বিয়ারিং
সর্বোচ্চ রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 12 মিমি)≤80N
সর্বোচ্চ শ্যাফ্ট অ্যাক্সিয়াল লোড≤30N
শ্যাফ্টের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি)≤0.06mm
শ্যাফ্টের অ্যাক্সিয়াল প্লে≤0.3mm
নো-লোড এ ব্যাকল্যাশ1.5°
সাবমডেল
মোটরের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য অনুপাত দক্ষতা
34 মিমি27.2 মিমি3.7190%
40 মিমি5.1835 মিমি
48 মিমি13.76
60 মিমি19.2
26.842.7 মিমি51
71
99.5
139
কাস্টমাইজেশন বিকল্প
যদি আমাদের স্ট্যান্ডার্ড মোটর আপনার প্রয়োজন মেটাতে না পারে, আমরা আপনার প্রয়োজনীয়তা অনুযায়ী মোটর কাস্টমাইজ করতে পারি। কাস্টমাইজড সামগ্রীর মধ্যে বিশেষ শ্যাফ্ট, ওয়াইন্ডিং প্যারামিটার, ইনস্টলেশন মাত্রা, বিশেষ প্রয়োজনীয়তা সহ লিড ওয়্যার, সংযোগকারী ইত্যাদি অন্তর্ভুক্ত, তবে এগুলি সীমাবদ্ধ নয়।
এনকোডার
Stepper motor encoder option
ব্রেক
Stepper motor brake option
গিয়ারবক্স
Stepper motor gearbox option
শ্যাফ্ট
Stepper motor shaft option
আপনার প্রয়োজনীয়তা জানাতে নীচের "একটি উদ্ধৃতি পান" বোতামে ক্লিক করুন।
