গিয়ারড স্টেপার মোটর
Created with Pixso.

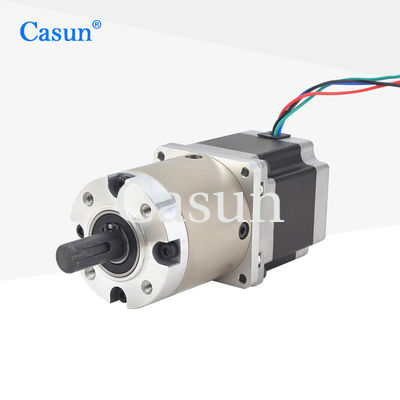

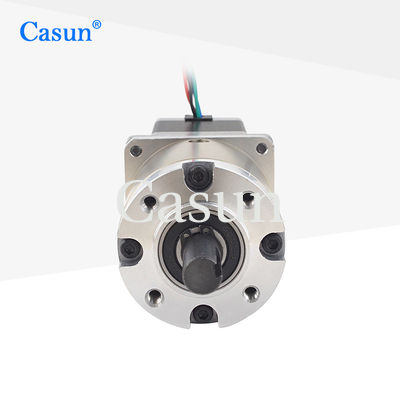

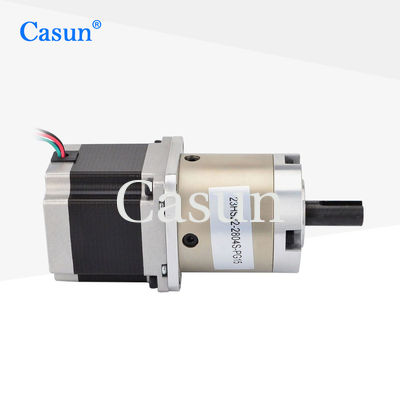

NEMA23 অনুপাত 15/1 গিয়ারবক্স প্ল্যানেটারি রিডাক্টর 57 মিমি স্টেপিং মোটর সহ গিয়ারযুক্ত স্টেপার মোটর

NEMA23 অনুপাত 15/1 গিয়ারবক্স প্ল্যানেটারি রিডাক্টর 57 মিমি স্টেপিং মোটর সহ গিয়ারযুক্ত স্টেপার মোটর

ব্র্যান্ড নাম: Casun
মডেল নম্বর: 57SHD4425-15G
MOQ: 1 পিসি
দাম: $22.49-$27
পেমেন্ট শর্তাবলী: D/A, T/T, L/C, D/P
সরবরাহ ক্ষমতা: 40000+Pcs+মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE,ROSH,ISO
কাস্টমাইজড:
মোটরটি কাস্টমাইজড অনুরোধের সাথে ডিজাইন এবং তৈরি করা যেতে পারে।
হ্রাস অনুপাত:
15.3:1
রেট করা বর্তমান:
2.8A
মোটর ওজন:
1.1 কেজি
প্যাকেজিং বিবরণ:
শক্ত কাগজ: 38x29x18cm
যোগানের ক্ষমতা:
40000+Pcs+মাস
বিশেষভাবে তুলে ধরা:

৫৭ মিমি গিয়ারযুক্ত স্টেপার মোটর

,

প্ল্যানেটার রিডাক্টর গিয়ারযুক্ত স্টেপার মোটর

,

NEMA23 গিয়ারযুক্ত স্টেপার মোটর

পণ্য বিবরণ
NEMA23 অনুপাত 15/1 গিয়ার্ড স্টেপার মোটর গিয়ারবক্স প্ল্যানেটারি রিডিউসার 57mm স্টেপিং মোটর সহ
স্টেপার মোটরগুলির নিজস্ব ভাল পজিশনিং নির্ভুলতা রয়েছে এবং রিডিউসারগুলির সাথে মিলিত হলে, তারা কম গতিতে উচ্চতর পজিশনিং নির্ভুলতা অর্জন করতে পারে। এই মোটরটি অটোমেশন, রোবোটিক্স, প্রিসিশন মেশিনারি এবং মেডিকেল সরঞ্জামের মতো ক্ষেত্রগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়েছে।
মূল বৈশিষ্ট্য
  • ইউনিপোলার বা বাইপোলার সংস্করণে উপলব্ধ
  • বৈদ্যুতিক এবং উচ্চ-প্রযুক্তি ডিভাইসের জন্য একাধিক আন্তর্জাতিক সার্টিফিকেশন
  • একক বা ডাবল শ্যাফ্ট সংস্করণে উপলব্ধ
  • উচ্চ টর্ক এবং উচ্চ নির্ভুলতা
  • সর্বোত্তম সমাধানের জন্য দুই কার্যদিবসের মধ্যে ইঞ্জিনিয়ারিং টিম পরামর্শ
মাত্রা
NEMA23 geared stepper motor dimensional diagram
মোটর স্পেসিফিকেশন
স্পেসিফিকেশন মান
স্টেপ অ্যাঙ্গেল 1.8°
ফ্রেম সাইজ 57 মিমি
ফেজের সংখ্যা 2 ফেজ
রেটেড কারেন্ট 2.8 A
হোল্ডিং টর্ক 1250 mN.m
রেজিস্ট্যান্স 0.9 Ω
ইন্ডাকট্যান্স 2.5 mH
রোটর ইনার্শিয়া 260 g-cm²
মোটর ওজন 1.1 কেজি
গিয়ার রিডাকশন রেশিও 15.3:1
সংযোগ বাইপোলার
অপারেটিং স্পেসিফিকেশন
মোটর
স্টেপ অ্যাঙ্গেল: 1.8°
সর্বোচ্চ তাপমাত্রা: 80°C সর্বোচ্চ
পরিবেষ্টিত তাপমাত্রা: -20°C থেকে 50°C
স্টোরেজ তাপমাত্রা: -20°C থেকে 100°C
আর্দ্রতা পরিসীমা: 85% বা তার কম, নন-কনডেনসিং
ম্যাগনেট ওয়্যার ইনসুলেশন: ক্লাস বি 130°C
ইনসুলেশন রেজিস্ট্যান্স: 100M Ω 500 VDC তে
ডাইইলেকট্রিক স্ট্রেংথ: 500 VDC 1 মিনিটের জন্য
গিয়ার বক্স
হাউজিং উপাদান: মেটাল
আউটপুটে বিয়ারিং: বল বিয়ারিং
সর্বোচ্চ রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 12 মিমি): ≤250N
সর্বোচ্চ শ্যাফ্ট অ্যাক্সিয়াল লোড: ≤100N
শ্যাফ্টের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি): ≤0.08mm
শ্যাফ্টের অ্যাক্সিয়াল প্লে: ≤0.4mm
নো-লোড এ ব্যাকল্যাশ: ≤2.5°
সাবমডেল
মোটরের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য অনুপাত দক্ষতা
41 মিমি 48 মিমি 3.6 90%
54 মিমি 4.25 90%
76 মিমি 12.96 80%
83 মিমি 15.3 80%
100 মিমি 18.1 80%
বিভিন্ন 60 মিমি 46.66 70%
বিভিন্ন 72 মিমি 55.08 70%
বিভিন্ন 76 মিমি 65.025 70%
বিভিন্ন বিভিন্ন 76.77 70%
কাস্টমাইজেশন অপশন
যদি আমাদের স্ট্যান্ডার্ড মোটর আপনার প্রয়োজন মেটাতে না পারে, আমরা আপনার প্রয়োজনীয়তা অনুযায়ী মোটর কাস্টমাইজ করতে পারি। কাস্টমাইজড বিষয়বস্তুর মধ্যে বিশেষ শ্যাফ্ট, ওয়াইন্ডিং প্যারামিটার, ইনস্টলেশন ডাইমেনশন, বিশেষ প্রয়োজনীয়তা সহ লিড ওয়্যার, কানেক্টর ইত্যাদি অন্তর্ভুক্ত, তবে এতেই সীমাবদ্ধ নয়।
এনকোডার
Stepper motor with encoder option
ব্রেক
Stepper motor with brake option
গিয়ারবক্স
Stepper motor gearbox options
শ্যাফ্ট
Stepper motor shaft customization options
আপনার প্রয়োজনীয়তা জানাতে অনুগ্রহ করে নীচের "একটি উদ্ধৃতি পান" বোতামে ক্লিক করুন।
